Kuvaus

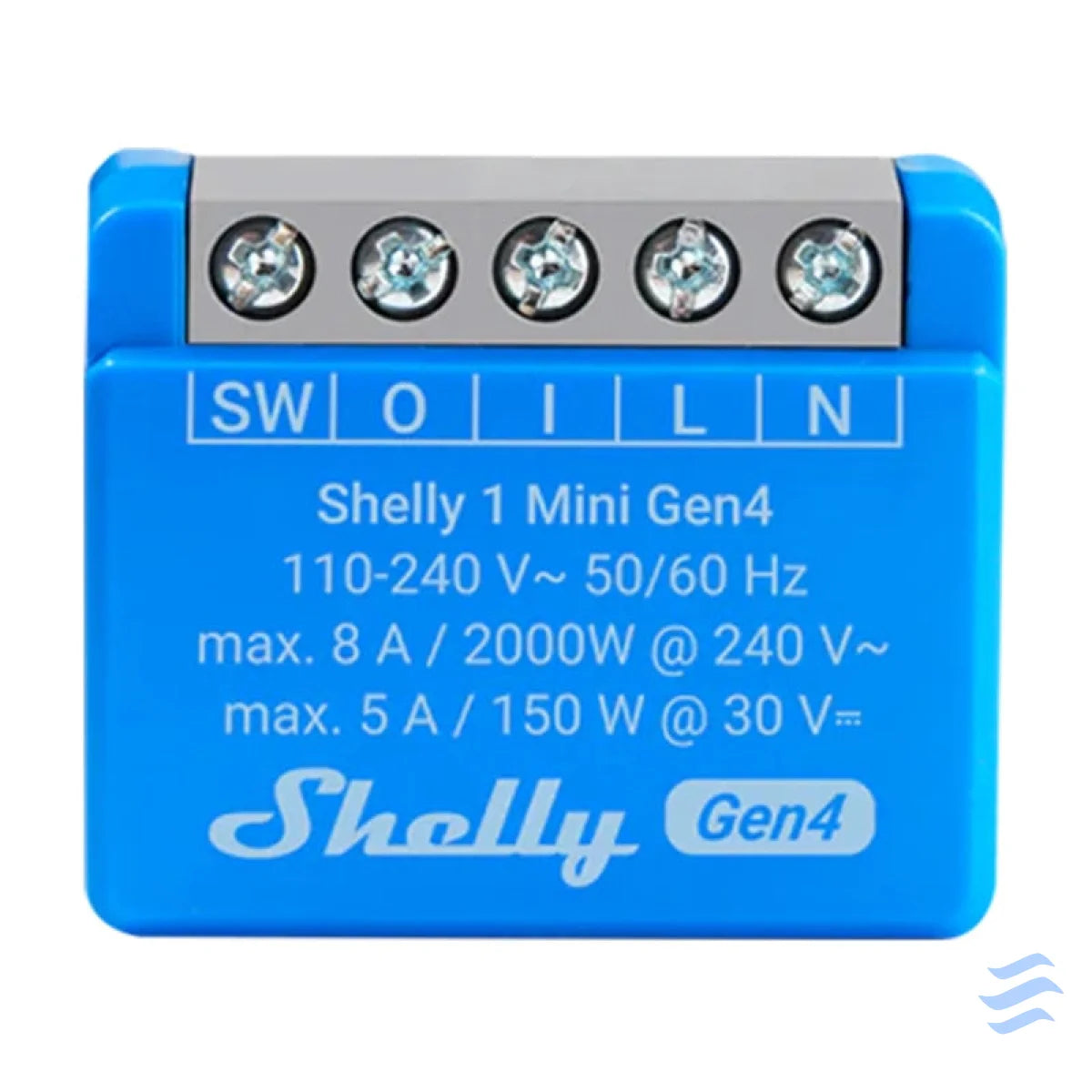

Shelly 1 Mini Gen4 Ohjain Zigbee/Matter
Shelly 1 Mini Gen4 on tehokas releohjain, joka pienestä koostaan (29 x 34 x 16 mm) huolimatta tukee useita viestintästandardeja, mukaan lukien Wi-Fi, Zigbee, Bluetooth ja Matter. Sen voi asentaa liitäntärasioihin, pistorasioiden taakse ja paikkoihin, joissa asennustila on rajallinen. Potentiaalivapaiden kosketustensa ansiosta laitetta voidaan käyttää sovelluksissa, jotka vaativat piirikytkentöjen galvaanista erotusta, kuten portin, releen, ovenkellon tai automaatiojärjestelmän ohjaukseen riippumatta niiden käyttöjännitteestä. Se tukee myös aikatauluja, kohtauksia, skriptejä ja integroituu kodin automaatiojärjestelmiin kuten Google Home, Alexa ja Samsung SmartThings.
Laaja yhteensopivuus ja Matter-protokollan tuki
Shelly 1 Mini Gen4 -ohjain tarjoaa yhteyden Wi-Fi:n (802.11 b/g/n), Zigbeen (802.15.4) ja Bluetooth 5.0:n kautta. Laite toimii myös BLE-porttina sekä Wi-Fi- ja Zigbee-signaalin vahvistimena muille IoT-laitteille. Matter-protokollan yhteensopivuuden ansiosta se voidaan integroida mihin tahansa ekosysteemiin, joka tukee standardia, mikä lisää sen monipuolisuutta ja helpottaa konfigurointia erilaisissa kodin ympäristöissä.
Potentiaalivapaat koskettimet ja toiminta eri jännitteillä
Shelly 1 Mini Gen4:n etuna on kyky ohjata sekä matalajännitteisiä (30 VDC) että verkkovirtakäyttöisiä (enintään 240 VAC) laitteita. Potentiaalivapaan koskettimen (kuivakosketin) ansiosta sitä voidaan käyttää myös tilanteissa, joissa vaaditaan eristettyä relettä, kuten porttien, ovikellojen tai valaistuksen ohjauksessa.
Edistyneet aikataulu- ja kohtausominaisuudet
Shelly 1 Mini Gen -malli antaa sinun asettaa jopa 20 aikataulua, joten voit ajastaa laitteiden automaattisen päälle- tai poiskytkennän tiettyinä aikoina valittuina viikonpäivinä. Lisäksi se tukee kohtauksien luomista, eli joukkoja toimintoja, jotka käynnistyvät samanaikaisesti tai peräkkäin tapahtuman seurauksena, kuten useiden laitteiden käynnistäminen liikkeentunnistuksen yhteydessä. Aikataulut ja kohtaukset määritellään Shelly Smart Control -sovelluksella, joka on saatavilla ilmaiseksi mobiililaitteille ja tietokoneille.
Integraatiot ja täydellinen paikallinen tai etähallinta
Laite voidaan integroida paitsi suurten ääniavustajavalmistajien järjestelmiin, myös paikallisiin järjestelmiin HTTP/HTTPS-, MQTT-, WebHooks- tai KNX net/IP -rajapintojen kautta. Shelly 1 Mini Gen4 toimii sekä paikallisesti (ilman pilvipalveluyhteyttä) että internetin kautta, mahdollistaen täyden hallinnan riippumatta käyttäjän sijainnista. Sisäänrakennettu verkkokäyttöliittymä mahdollistaa suoran konfiguroinnin selaimesta.
Korkea asennusjoustavuus
Ohjaimen kotelo on muovia ja mahdollistaa asennuksen asennusrasioihin. Kompaktista koosta huolimatta laitteessa on edistynyt ESP-Shelly-C68F-mikrokontrolleri, jossa on 8 Mt flash-muistia, mikä mahdollistaa skriptauksen ja reaaliaikaiset toiminnot.
Yleistä
| Valmistaja |
Shelly |
| Malli |
1MiniGen4 |
Fyysiset parametrit
| Mitat |
29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 tuumaa |
| Paino |
19 ±1 g / 0,65 ±0,04 oz |
| Ruuviliittimien enimmäiskiristysmomentti |
0,4 Nm / 3,5 lbin |
| Kaapelin poikkipinta |
0,2–2,5 mm² / 24–14 AWG (kiinteä johto, monisäikeinen johto, holkit) |
| Johtimen kuorinnan pituus |
6 - 7 mm / 0,24 - 0,28 tuumaa |
| Asennus |
Seinälaatikko |
| Koteloaine |
Muovi |
| Asunnon väri |
Sininen |
| Liittimen väri |
Harmaa |
Ympäristöolosuhteet
| Käyttölämpötila |
-20°C - 40°C / -5°F - 105°F |
| Käyttökosteus |
30 % - 70 % RH |
| Maksimikorkeus. |
2000 m / 6562 jalkaa |
Sähköiset parametrit
| Virtalähde |
110 - 240 VAC |
| Rele |
Potentiaalivapaa, NO-kosketin, 1-napainen, µ-kosketin |
| Virrankulutus |
< 1,2 W |
| Ulkoinen suojaus |
Laukaisun ominaisuus B tai C, nimellisvirta max. 10 A, katkaisukyky min. 6 kA, energianrajoitusluokka 3 |
Lähtöpiirin parametrit
| Suurin kytkentäjännite |
240 VAC / 30 VDC |
| Suurin kytkentävirta |
8 A / 240 VAC, 5 A / 30 VDC |
| Maksimiteho |
2000 W / 240 VAC, 150 W / 30 VDC |
| Ylijännitesuoja |
Ei mitään |
| Virtasuoja |
Ei mitään |
| Ylivirtasuoja |
Ei mitään |
Anturit ja mittaukset
| Sisäinen lämpötila-anturi |
Kyllä |
Wi-Fi
| Protokolla |
802.11 b/g/n/ax |
| RF-taajuusalue |
2412 - 2472 MHz |
| RF-teho |
< 20 dBm |
| Kantama |
Jopa 30 m sisätiloissa / 50 m ulkona (riippuen paikallisista olosuhteista) |
Bluetooth
| Protokolla |
5.0 |
| RF-taajuusalue |
2402 - 2480 MHz |
| RF-teho |
< 4 dBm |
| Kantama |
Enintään 10 m sisätiloissa / 30 m ulkona (paikallisista olosuhteista riippuen) |
Zigbee
| Protokolla |
802.15.4 |
| RF-kaistanleveys |
2400 - 2483.5 MHz |
| RF-teho |
< 20 dBm |
| Kantama |
Jopa 100 m sisätiloissa / 300 m ulkona (riippuen paikallisista olosuhteista) |
Mikroprosessoriyksikkö
| Suoritin |
ESP-Shelly-C68F |
| Flash-muisti |
8 Mt |
Laiteohjelmiston ominaisuudet
| Aikataulut |
20 |
| WebhookS (URL-jakoja) |
20, joissa 5 URL-osoitetta per webhook |
| Skriptit |
Kyllä |
| MQTT |
Kyllä |
