Kuvaus

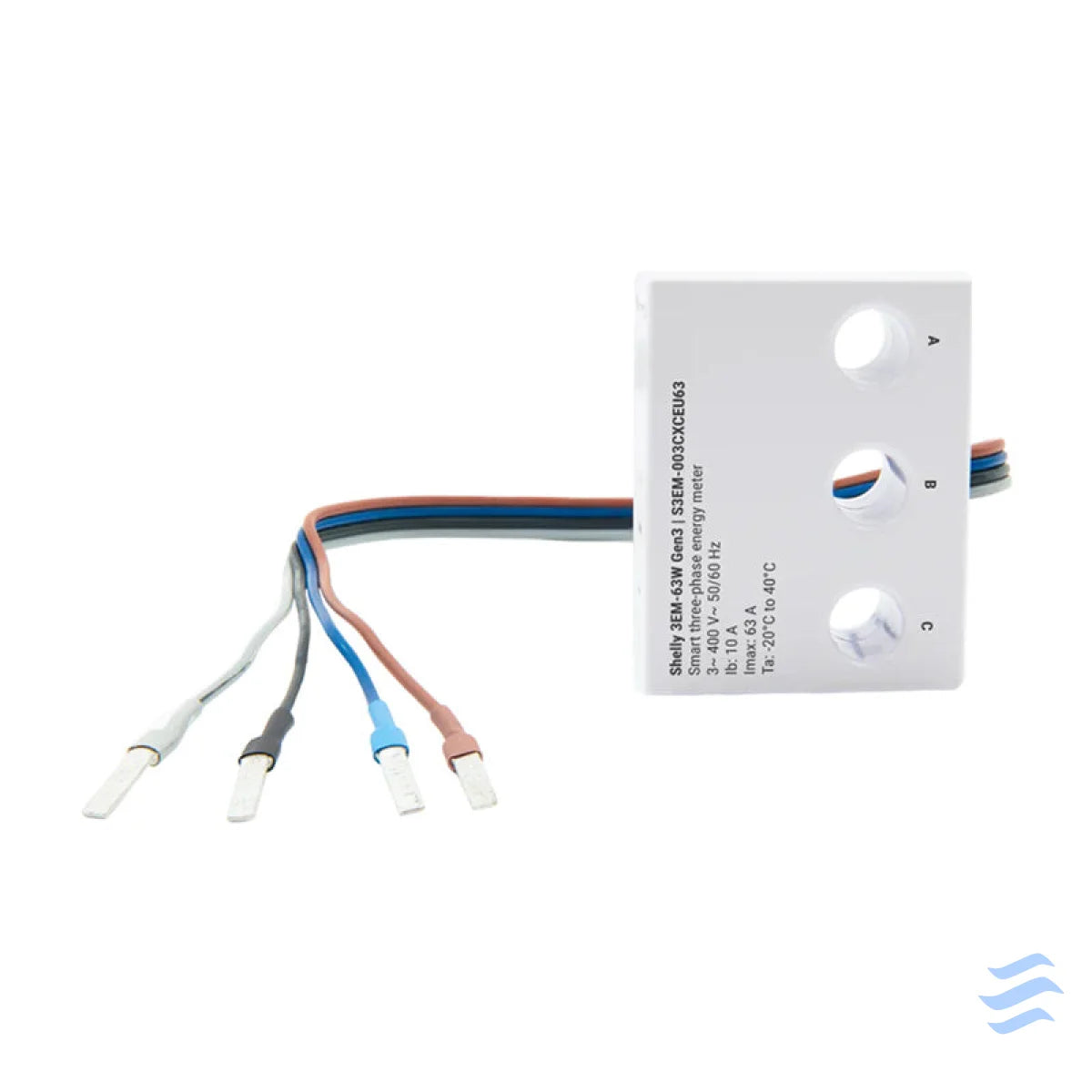

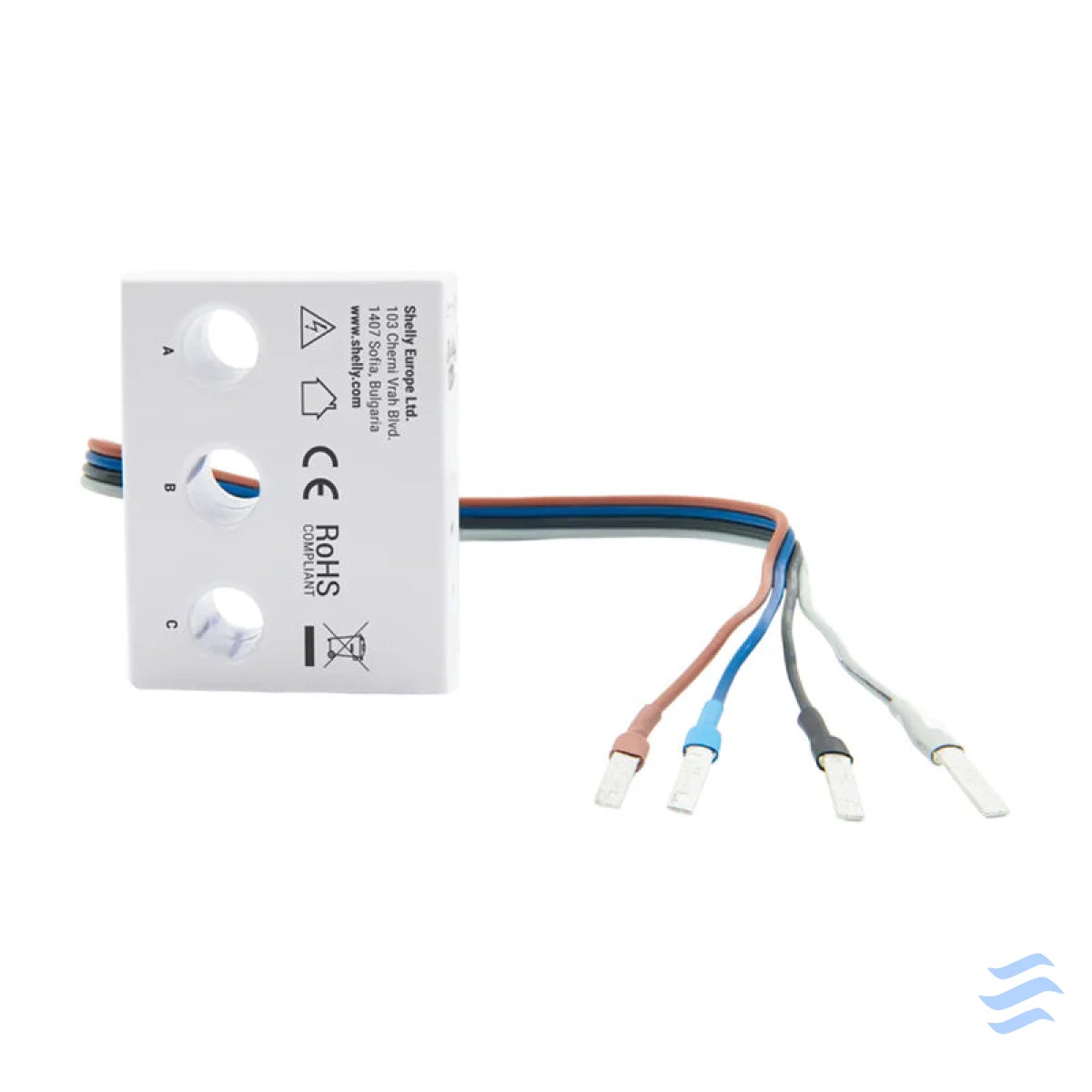

Shelly 3EM-63W Gen3 1/3-kanavainen WiFi-energiamittari (langallinen malli)
Shelly 3EM-63W Gen3 on kompakti 1/3-kanavainen energiamittari, joka on suunniteltu valvomaan kolmivaiheisia asennuksia tai kolmea itsenäistä yksivaiheista piiriä. Se on varustettu kestävillä kaapeleilla ja erittäin helppo asentaa. Tämä pieni laite on ihanteellinen koteihin, asuntoihin, yrityksiin ja aurinkosähköasennuksiin – kaikkialle, missä energian kulutuksen tarkka valvonta on tärkeää.
Sovellusten monipuolisuus – yksi moduuli, monet mahdollisuudet
Shelly 3EM-63W Gen3 on ratkaisu kaikille – halusitpa seurata energiankulutusta kotitaloudessa, kohdistaa kulutusta yrityksen eri osastoille tai valvoa aurinkopaneelien sähköntuotantoa. Laite tukee sekä kolmivaiheasennuksia että kolmea itsenäistä yksivaihelinjaa, joten se sopii lähes mihin tahansa kokoonpanoon. Lisäksi neljän kvadrantin mittauksen ansiosta mittari kirjaa sekä kulutetun että tuotetun energian, mikä on hyödyllistä esimerkiksi aurinko- ja hybridijärjestelmissä.
Intuitiivinen käyttö, laaja integraatio
Moduuli yhdistyy verkkoon Wi-Fi:n ja Bluetoothin kautta – ilman ulkoista yhdyskäytävää. Sitä voi hallita Shelly Smart Control -sovelluksella, verkkokäyttöliittymällä tai MQTT-, HTTP- ja WebSocket-protokollien kautta. Kaikki saapuvat yhteydet on suojattu TLS-salauksella. Tiedot voidaan viedä CSV- tai JSON-muodossa.
Seuranta ja analyysi keskeytyksettä
Shelly 3EM-63W Gen3 mittaa jännitettä, virtaa, aktiivista ja näennäistehoa, tehokerrointa ja energiaa – tarkkuudella, joka täyttää luokan B (IEC 62053-21) vaatimukset. Sisäänrakennettu kello ylläpitää oikeita aikaleimoja, vaikka internet-yhteys katkeaisi. Mittaustiedot tallennetaan paikallisesti 1 minuutin välein ja säilytetään vähintään 7 päivää, jolloin kulutushistoria on käytettävissäsi myös tilapäisesti ilman pilviyhteyttä.
Automaatio ja turvallisuus
Shelly 3EM-63W Gen3 mahdollistaa aikataulujen luomisen (enintään 20) ja webhookien konfiguroinnin (enintään 20, kussakin enintään 5 URL-osoitetta). Lisäksi paikallinen automaatio mahdollistaa esimerkiksi välittömään energiankulutukseen reagoimisen ja tiettyjen toimintojen käynnistämisen, ja sisäänrakennettu "kuormittamaton kynnys" estää energian laskennan hyvin alhaisella kulutuksella (alle 30 VA per kanava).
Valmiina auringon energiaan
Shelly 3EM-63W Gen3 on myös ihanteellinen aurinkosähköjärjestelmien seurantaan. Sen avulla voidaan samanaikaisesti seurata energian tuotantoa ja kulutusta, jolloin laitteiden toimintaa voidaan tarkasti säätää paneelien väliaikaisen tehon saatavuuden mukaan. Tämä helpottaa verkosta otetun energian vähentämistä ja oman kulutuksen optimointia – esimerkiksi käyttämällä energiaintensiivisiä laitteita auringonpaisteen huippuhetkillä.
Selkeää tietoa ja täydellinen hallinta

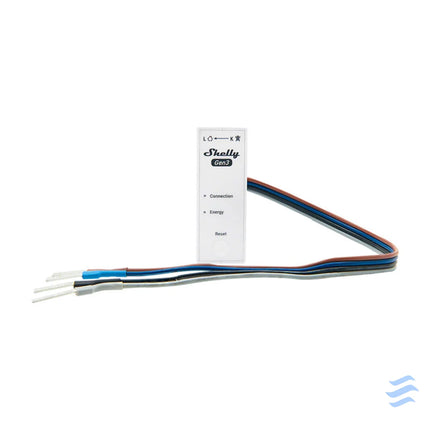

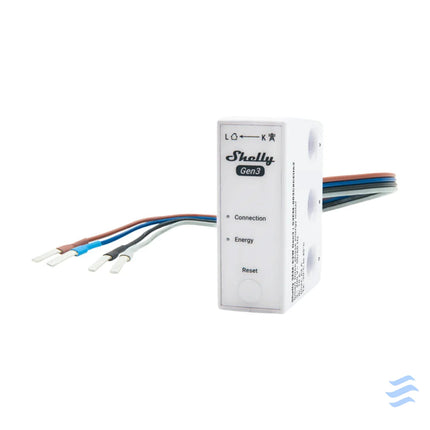

Laitteessa on LED-valot, jotka ilmaisevat sen nykyisen tilan (mukaan lukien Wi-Fi-yhteys ja OTA-päivitykset) sekä yksittäinen painike, jolla pääsee nopeasti konfigurointitilaan tai tehdasasetusten palautukseen. Siinä on myös sisäänrakennettu lämpötila-anturi. Lisäksi sen asennus on erittäin helppoa.
Shelly Smart Control -sovellus
Mittari toimii Shelly Smart Control -sovelluksen kanssa, jonka avulla voit hallita laitetta etänä, tarkastella energiankulutusta sekä luoda aikatauluja ja automaatioita. Sen avulla voit myös seurata tietoja, tarkastella mittaushistoriaa ja seurata energiakustannuksia.
| Valmistaja |
Shelly |
| Malli |
3EM-63W Gen3 |
| Mitat |
21 × 54 × 42 mm (ilman kaapeleita) |
| Kaapelin pituus |
260 mm |
| Paino |
58 g (johtojen kanssa) |
| Johdettavan reiän halkaisija |
8 mm |
| Asennus |
Ylivirtasuojien ylä- tai alapuolella DIN-kiskolla |
| Koteloaine: |
Muovi |
| Kotelo väri: |
Valkoinen |
| Käyttölämpötila |
Lämpötila-alue -20°C:sta 40°C:een |
| Kosteus: |
30 % - 70 % RH |
| Maks. asennuskorkeus: |
2000 m |
| Virtalähde |
220-240 V~ 50/60 Hz (LA:n ja N:n välillä) |
| Virrankulutus |
< 2 W |
| Ulkoinen suojaus |
63 A, ominaisuudet B tai C, oikosulkuvirta 6 kA, energianrajoitusluokka 3 |
| Sisäinen lämpötila-anturi |
Kyllä |
| Volttimittarit (RMS jokaiselle vaiheelle) |
220-240 V~ 50/60 Hz |
| Volttimittarien tarkkuus |
Parempi kuin ±1 % |
| Ampeerimittarit (RMS integroidun virtamuuntajan kautta jokaiselle vaiheelle) |
0-63 A (saturaatio 130 A) |
| Ampeerimittarien tarkkuus |
±1 % (2-63 A), ±2 % (1-2 A), ±5 % (0-1 A) |
| Teho- ja energiamittarit |
Aktiivinen ja näennäisteho, aktiivinen ja näennäisenergia, tehokerroin, perusaktiivinen ja reaktiivinen energia |
| Minimikuorman kynnysarvo |
30 VA |
| Mittausdatan tallennus |
Vähintään 7 päivää, datan resoluutio 1 min |
| Datan vienti |
CSV tallennetuista PQ-arvoista, JSON RPC:n kautta |
| Wi-Fi-protokolla |
802.11 b/g/n |
| Wi-Fi RF -kaistanleveys |
2401-2483 MHz |
| Maksimi Wi-Fi RF -signaalin voimakkuus |
< 20 dBm |
| Wi-Fi-yhteyden kantama |
Enintään 30 m sisätiloissa / enintään 50 m ulkona (paikallisista olosuhteista riippuen) |
| Bluetooth-protokolla |
4.2 |
| Bluetooth RF -kaista |
2400-2483.5 MHz |
| Maksimi Bluetooth RF -signaalin voimakkuus |
< 4 dBm |
| Bluetooth-yhteyden kantama |
Enintään 10 m sisätiloissa / 30 m ulkona (paikallisista olosuhteista riippuen) |
| Suoritin (CPU) |
ESP-Shelly-C38F |
| Flash-muisti |
8 Mt |
| Aikataulut |
Enintään 20 |
| Webhooks (URL-jakoja) |
Enintään 20, enintään 5 URL-osoitetta webhookia kohden |
| Skriptit: |
Kyllä |
| MQTT |
Kyllä |
