Revopoint Metrox edistynyt 3D-skanneri
Tutustu vertaansa vailla olevaan tarkkuuteen ja monipuolisuuteen Revopoint MetroX -edistyneessä skannerissa – erittäin kevyt laite, joka yhdistää hybridin monikaistaisen laserin ja täysruudullisen rakenteisen sinisen valon keräten jopa 7 000 000 pistettä sekunnissa silmänräpäyksessä 0,03 mm tarkkuudella. Neljä skannausmoodia mahdollistavat täydellisen toiston sekä tasaisille, kiiltäville pinnoille että monimutkaisimmille yksityiskohdille, kun mukana tuleva pyöröpöytä ja intuitiivinen Revo Scan -ohjelmisto varmistavat nopean 3D-metriikkamallien luomisen, jotka ovat valmiita vientiin CADiin (Computer-Aided Design, tietokoneavusteinen suunnittelu, joka käyttää tietokoneohjelmistoa suunnitelmien luomiseen, analysointiin, muokkaamiseen ja dokumentointiin) tai laadunvalvontaan. Revopoint MetroX on työkalu, joka vie suunnittelusi uudelle tasolle ja löytää paikkansa monissa tilanteissa – käänteisestä suunnittelusta 3D-tulostukseen ja prototyyppien valmistukseen. Edistyneessä versiossa on mukana Marker Block Kit.
Mullistava 3D-skannaus teknologia
Revopoint MetroX yhdistää hybridin monikaistaisen laserin ja täyden sinisen rakenteisen valon, mahdollistaen pienten ja keskisuurten kohteiden ammattimaisen 3D-mallinnuksen. Enintään neljätoista risteävää laserlinjaa ja seitsemän rinnakkaista linjaa sekä vaikuttava 62 linjan valorakenne mahdollistavat laitteen havaitsemaan jopa kaikkein monimutkaisimmat yksityiskohdat ja näkymättömät pintapiirteet, saavuttaen yksittäisen kehyksen tarkkuuden jopa 0,01 mm ja kokonaistarkkuuden jopa 0,03 mm. Tällainen yksityiskohtainen työ tekee skannerista erinomaisen valinnan vaativalle käyttäjälle.
Monipuolisuus yhdessä laitteessa
MetroX-malli ei vaadi mattapintaa kiiltävien tai mustien pintojen skannaamiseen. Laite kerää nopeasti dataa jopa 800 000 pistettä sekunnissa monikaistaisessa laser-tilassa ja jopa 7 000 000 pistettä sekunnissa koko kentän rakenteisen valon tilassa. Joustava tallennusalue (160 × 70 mm 200 mm:n etäisyydellä ja 320 × 215 mm 400 mm:n etäisyydellä) sopii erinomaisesti sekä insinööritoimistoihin että suunnittelutoimistoihin. Se on työkalu, joka mullistaa esineiden skannauksen tavan.
Automaatio ja intuitiivinen käyttö

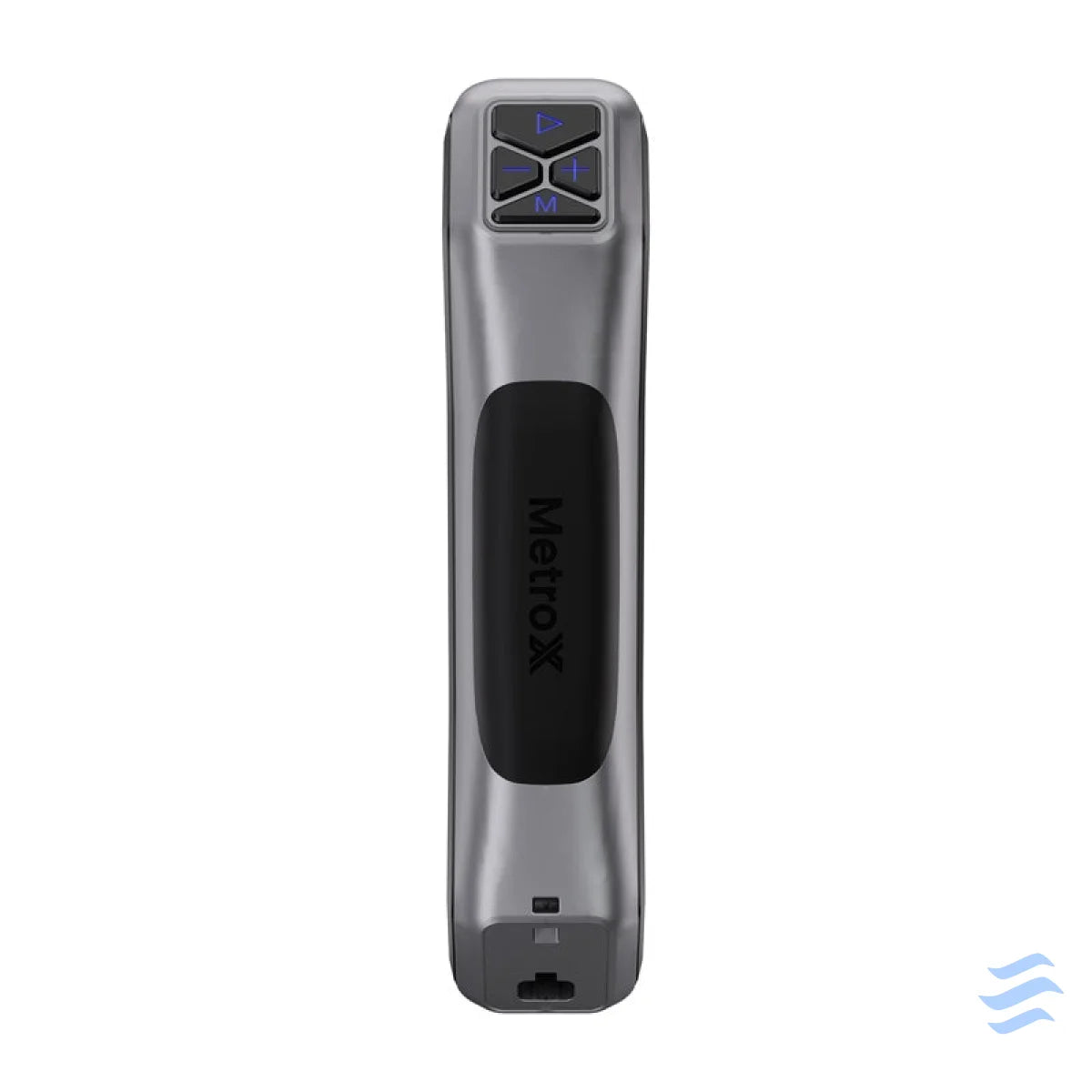

Mukana tulevan automaattisen kaksisuuntaisen pyöröpöydän avulla Revo Scan ja MetroX -järjestelmä luovat kohteesta digitaalisen kaksosen napin painalluksella, mikä poistaa manuaalisen sijoittelun tarpeen. Nelipainikkeinen reaaliaikainen ohjauspaneeli mahdollistaa toiminnan pysäyttämisen, syvyyskamera-altistuksen ja digitaalisen zoomin säätämisen, kun taas sisäänrakennettu RGB HD (Red Green Blue, lyhenne kolmesta väristä - punainen, vihreä ja sininen) -kamera takaa tarkan värintoiston skannauksissa. Neljällä skannausmoodilla voit räätälöidä laitteen nykyisiin tarpeisiisi tarkasti toistamaan juuri sitä, mitä tarvitset eniten.
Kattava Revo Scan -ohjelmisto
Revo Scan on erittäin intuitiivinen työkalu, joka auttaa sinua koko skannausprosessin ajan – skannausparametrien asettamisesta automaattiseen tai manuaaliseen pistepilven käsittelyyn, mallin segmenttien muokkaukseen, yhdistämiseen ja vientiin PLY-, OBJ-, STL-, ASC-, 3MF-, GLTF- tai FBX-muodoissa. Poista helposti ei-toivotut tiedot, tasoita pinnat, täytä ontelot ja yhdistä osittaiset skannaukset luodaksesi yhtenäisen mallin, joka on valmis jatkokäsittelyyn ohjelmistoissa kuten Quicksurface, Geomagic Wrap tai Geomagic Control. Sisäänrakennettu kalibrointiohjelma varmistaa tarkat ja luotettavat mittaustulokset.
Ammatilliset sovellukset
Revopoint MetroX osoittaa arvonsa käänteisen suunnittelun prosesseissa, mahdollistaen nopean 3D-mallien luomisen valmiina skannaus-CAD:iin (prosessi, jossa fyysiset esineet tai dokumentit muutetaan digitaalisiksi CAD-malleiksi 3D-skannauksen avulla). Se sopii erinomaisesti laadunvalvontaan, jossa tuotannon vikojen ja poikkeamien tunnistaminen tapahtuu hetkessä; inkrementaaliseen teknologiaan, luomalla uskollisia digitaalisia kaksosia 3D-tulostusta varten; tai nopeaan prototypointiin, jossa tarkasti mitoitettu malli minimoi iteroinnit ja säästää aikaa ja resursseja.
Huolellinen suunnittelu
Revopoint MetroX -skanneri painaa vain 508 g ja sen mitat ovat 209 x 88 x 44 mm, mikä tekee siitä erittäin kätevän käyttää. Voit helposti säilyttää sen mukana tulevassa säilytyskotelossa, eikä se vie paljon tilaa työpöydälläsi. Nauti tuntikausien työskentelystä ilman epämukavuutta Revopoint MetroX:n kanssa!
Edistynyt versio suurempaa mukavuutta varten
Mukana oleva Marker Block Kit säästää merkittävästi aikaa vähentämällä tarvittavien merkkien määrää laser-skannausten asennuksessa tai ominaisuudettomien kohteiden skannauksessa täysikenttätilassa (tila, joka käyttää kameran koko näkökenttää kohdetietojen samanaikaiseen tallentamiseen piste pisteeltä tai rivi riviltä skannauksen sijaan). Merkit ovat uudelleenkäytettäviä ja ne voidaan yhdistää mihin tahansa kokoonpanoon.
Sisältyy
- MetroX 3D -skanneri
- rannehihna

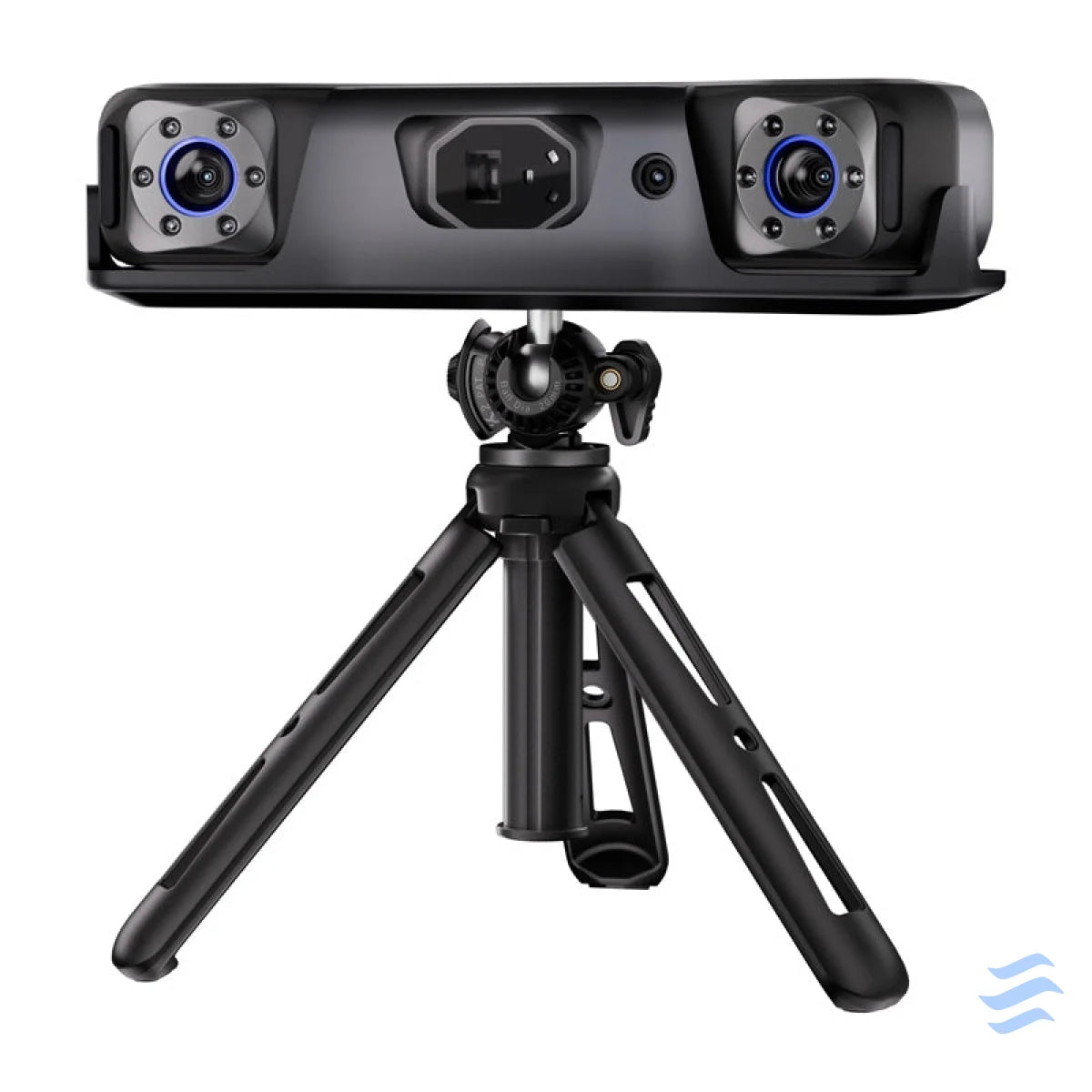

- jalusta
- skannerin jalusta
- virtalähde
- kaksisuuntainen pyöröpöytä
- kalibrointilevy
- merkitsimet (6 mm)
- USB Type-A - Type-C -kaapeli
- USB Type-C - Type-A -adapteri
- säilytyskotelo
- skannauksen rintakehä
- magneettinen pallomerkki x10
- magneettinen kupolimerkki x10
- magneettinen pyramidinmuotoinen merkki x4
- nauhamainen merkki x4
- käyttöohje
| Valmistaja |
Revopoint |
| Malli |
MetroX Advanced |
| Teknologia |
Moniviivainen laserskannaus ja koko kentän rakenteisen valon skannaus |
| Yksittäisen kehyksen tarkkuus |
0,01 mm |
| Yhden kehyksen tarkkuus |
0,03 mm |
| Tilavuustarkkuus |
0,03 mm + 0,1 mm x L (m) (L on skannatun kohteen pituus) |
| Anastomoosipisteen etäisyys |
0,05 mm |
| Työskentelyalue |
200 - 400 mm |
| Yksi tallennusalue lähimmällä etäisyydellä |
160 x 70 mm 200 mm etäisyydellä |
| Yksi tallennusalue kauimmalla etäisyydellä |
320 x 215 mm 400 mm etäisyydellä |
| Minimiskannausvolyymi |
10 x 10 x 10 mm |
| Maksimi skannausvolyymi |
1 x 1 x 1 m |
| Skannausnopeus |
Moniviivainen laserskannaus: 800 000 pistettä sekunnissa; koko kentän rakenteisen valon skannaus: 7 000 000 pistettä sekunnissa |
| 3D-valonlähde |
14 risteävää sinistä laserlinjaa, 7 sinistä rinnakkaislinjaa, 62 sinisen rakenteisen valon linjaa |
| Kameran tarkkuus |
2MP syvyyskamera, 2MP RGB-kamera |
| Suoritin |
ARM 4-ydin, 2,0 GHz |
| Syvyyskamera täyttövalot |
12 sinistä LED-valoa |
| Mitat |
209 x 88 x 44 mm |
| Paino |
508 g |
