Kuvaus

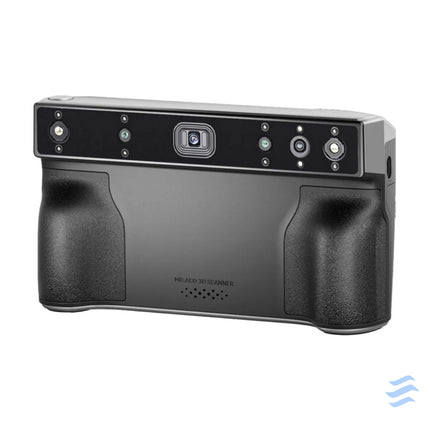

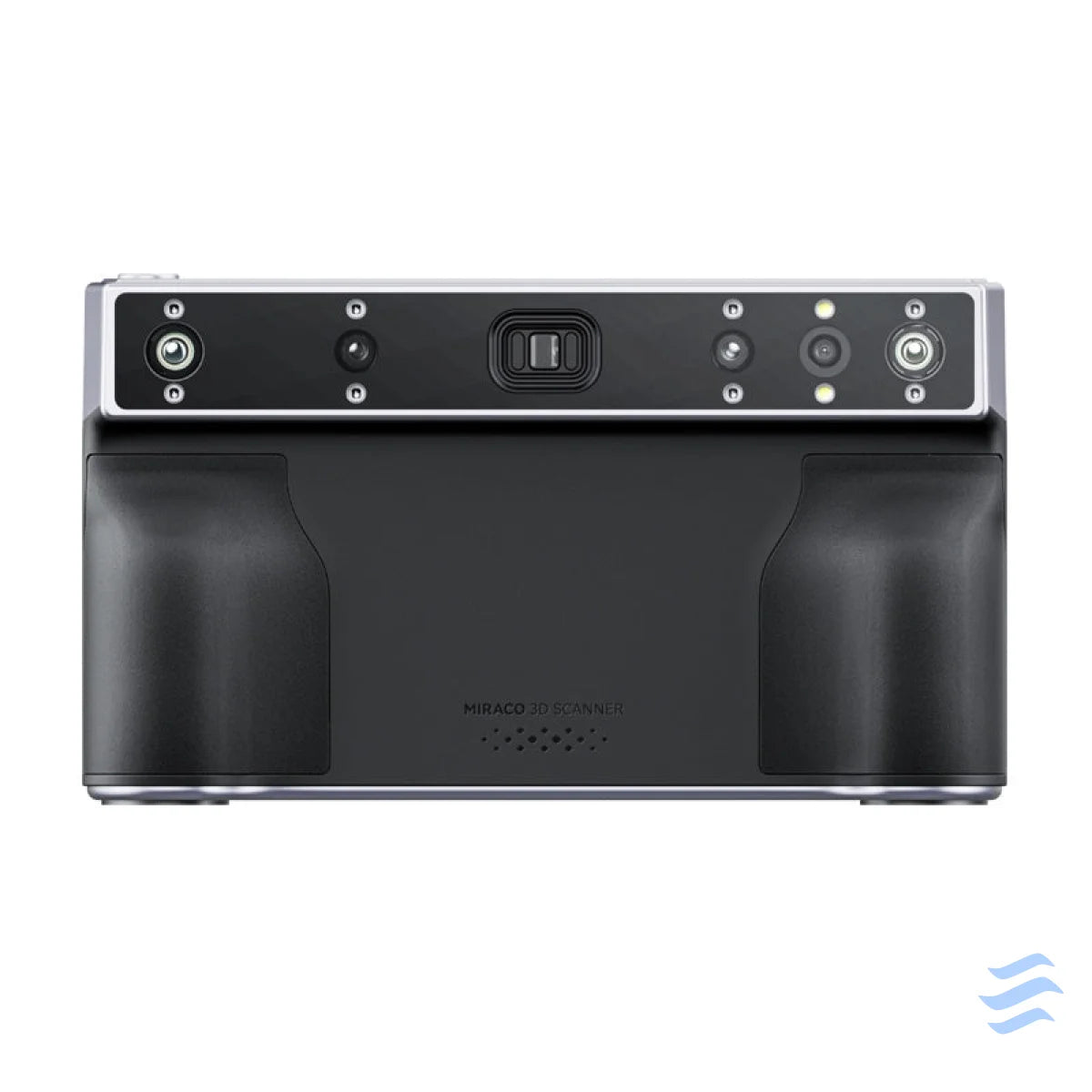

Revopoint Miraco Plus 3D -skanneri
Revopoint Miraco Plus 3D -skanneri, joka on saanut arvostetun Red Dot Award 2024 -palkinnon, on monipuolinen ratkaisu, joka yhdistää fotogrammetrisen metrologian ultra-tarkkuuden ja joustavuuden skannata sekä pienempiä osia, kuten ruuveja, että suuria teollisia kohteita. Kaksoisoptisella suurennuksella ja jopa 20 kuvaa sekunnissa -nopeudella saat selkeän ja nopean rekisteröinnin jopa monimutkaisimmista muodoista, kun taas 48MP RGB -kamera tarjoaa elävän, luonnollisen värintoiston 8K-laadulla. Sisäänrakennettu 9-akselinen IMU vakauttaa jokaisen liikkeen, poistaen epätarkkuuden, ja 180° kallistettava 2K AMOLED -näyttö mahdollistaa edistymisesi intuitiivisen tarkastelun reaaliajassa. Nelivaiheisella työnkululla (merkkien valmistelu, valokuvaus, pistepilven laskenta ja tallennus sekä käsittely ja vienti) Miraco Plus tehostaa prototyyppien ja edistyneen suunnittelun työskentelyä tarjoten korkealaatuisimmat mittaukset ilman lisäpalveluiden tarvetta.
Innovatiivinen fotogrammetrinen metrologia
Miraco Plusin ytimessä on erittäin tehokas fotogrammetrinen metrologiajärjestelmä, joka vähentää virheiden kertymistä reaaliajassa yhdistettäessä pistepilven peräkkäisiä osia. Sen ansiosta jokainen muoto, jopa kaikkein monimutkaisin, vaikuttavista veistoksista pieniin mekaanisiin osiin, kartoitetaan vertaansa vailla olevalla johdonmukaisuudella. Yhden kehyksen tarkkuus voi olla jopa 0,04 mm, joten yksityiskohtia ei jää huomaamatta. Fotogrammetrinen pituustarkkuus 0,02 mm + 0,05 mm × L (m) varmistaa, että mallisi vastaa todellisia mittoja.
Mikroskooppisista ruuveista suuriin teollisuuskohteisiin
Miraco Plus käsittelee vaivatta sekä herkkiä koruesineitä että suuria auto- tai moottoripyöräosia. 2x optinen suurennus mahdollistaa tarkentamisen hienoimpiin yksityiskohtiin, ja jopa 20 kuvaa sekunnissa -tallennusnopeus takaa nopean ja sujuvan skannauksen myös pitkille kohteille. Säädät kaksi toimintatilaa (Yksittäiskuva ja Jatkuva) tarpeidesi mukaan, riippumatta siitä, kuinka monimutkainen pinta on.
Ylittämätön värien laatu ja vakaus

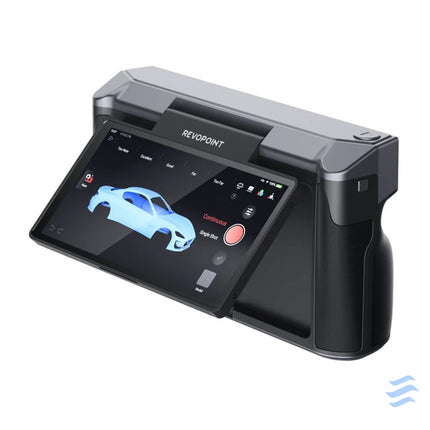

Sisäänrakennettu 48 MP RGB-kamera tallentaa koko värispektrin 8K-laadulla, joten valmiit 3D-mallit eivät tarvitse lisävärikorjausta. 9-akseliseen IMU:hun (Inertial Measurement Unit, kiihtyvyys- ja gyroskooppimoduuli) perustuva stabilointi poistaa epätarkkuudet ja tärinän, vaikka työskentelisit kentällä tai ilman jalustaa. Suuri 2K AMOLED (Active-Matrix Organic Light-Emitting Diode, edistynyt orgaanisten LEDien näyttöteknologia) -näyttö, joka kallistuu 180°, mahdollistaa skannauksen etenemisen reaaliaikaisen seurannan missä tahansa asennossa.
Intuitiivinen nelivaiheinen työnkulku
Koko digitointityönkulku tiivistyy neljään yksinkertaiseen vaiheeseen, jotka suoritetaan ilman, että dataa siirretään laitteesta pois ennen lopullista vientiä – ensimmäinen vaihe on valmistelu (aseta mukana tulevat mittanauhat, koodatut kohteet ja merkit kohteen päälle tai ympärille – ne toimivat viitteenä fotogrammetrisessä analyysissä), valokuvaus (ota kuvia eri kulmista ja korkeuksista, kunnes jokainen osa kohteesta on kehyksessä), pistepilvien laskenta ja tallennus (Miraco Plus tunnistaa automaattisesti merkkien sijainnit, yhdistää otokset ja luo yhtenäisen pistepilven) sekä käsittely ja vienti (edistynyt ohjelmisto mahdollistaa mallin korjauksen, suodatuksen ja muokkauksen, minkä jälkeen valmis tiedosto viedään työpöydälle tai pilveen yhdellä napsautuksella).
Sisältyy
- Miraco Plus 3D -skanneri
- mittanauhat
- magneettimerkkien sarja
- tarramerkkien sarja
- jalusta
- levysoitin
- rintakuva (skannausta varten)
- levysoittimen suojus
- merkkejä
- 65W adapteri, jossa kaksois-USB Type-C -portti
- kalibrointilevy etäskannaukseen x4
- kalibrointilevyn kantokotelo
- kalibrointilevy lähiskannaukseen
- "magic mat" x2
- USB Type-C - HDMI -sovitin
- USB Type-C - Type-A -adapteri
- rannehihna
- säilytyspussi
- käyttöohje
| Valmistaja |
Revopoint |
| Malli |
Miraco Plus |
| Teknologia |
Neljä infrapunaista rakenteellista valokameraa optisella zoomilla ja fotogrammetrisella mittauksella |
| Yksittäisen kehyksen tarkkuus |
0,02 mm |
| Yhden kehyksen tarkkuus |
0,04 mm |
| Fotogrammetrinen pituustarkkuus |
0,02 mm + 0,05 mm x L (m) |
| Fuusiopisteen etäisyys |
0,05 mm |
| Työskentelyalue |
100 - 1000 mm |
| Yksi tallennusalue lähimmällä etäisyydellä |
28 x 53 mm 100 mm etäisyydellä |
| Yksi tallennusalue kauimmalla etäisyydellä |
975 x 775 mm 1000 mm etäisyydellä |
| Minimiskannausvolyymi |
10 x 10 x 10 mm |
| Maksimi skannausvolyymi |
4 × 4 x 4 m |
| Skannausnopeus |
20 fps |
| Kameran tarkkuus |
Syvyyskamera: 2MP, RGB-kamera: 48MP |
| Suoritin |
8-ytiminen ARM A76, 2,4 GHz, Mali G52 GPU |
| 3D-valonlähde |
Luokka 1 infrapunasäteily |
| RAM ja sisäinen muisti |
32 Gt + 256 Gt |
| Täyttövalot |
Syvyyskamera: 8, RGB-kamera: 2 |
| Anturit |
9-akselinen IMU |
